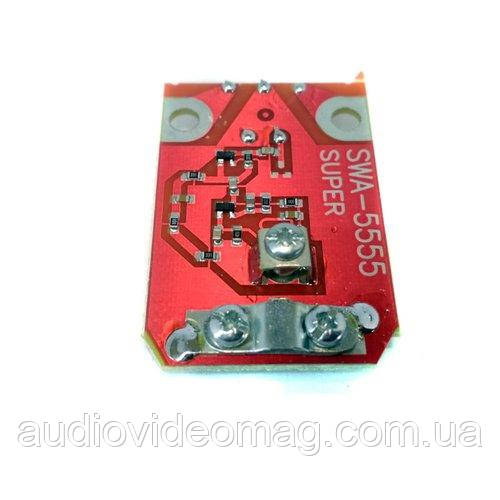

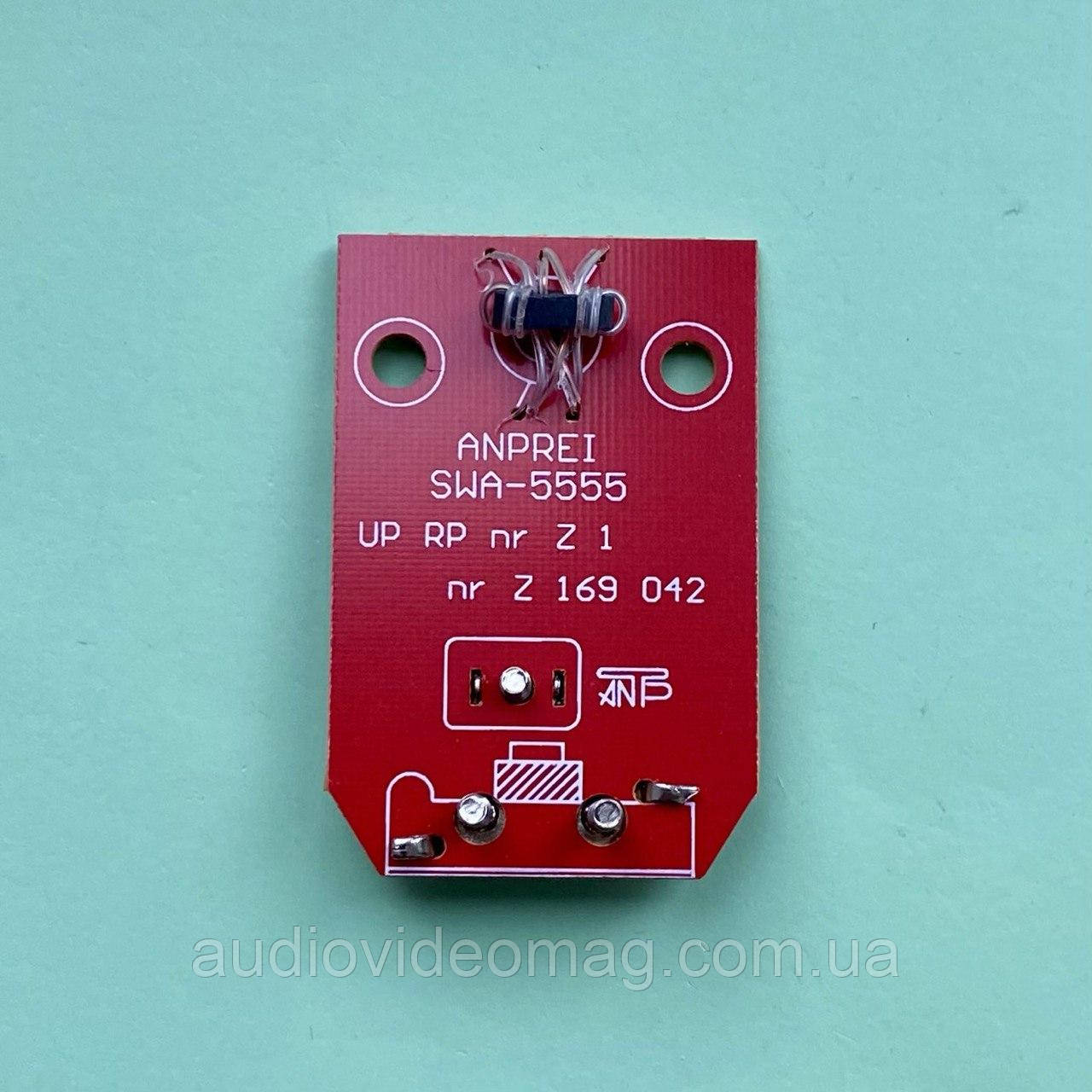

Підсилювач SWA-5555 DVB-T2 для антени

SWA-5555 DVB-T2 — це широкосмуговий активний антенний підсилювач телевізійного сигналу, призначений для поліпшення якості приймання, особливо в умовах слабкого сигналу або чималої віддаленості від телеретранслятора.

Підсилювач SWA-5555 розроблений для встановлення в спеціальні слоти широкосмугових решітчастих антен (часто званих "польськими антенами") або інших антен, де передбачене його розміщення. Він посилює сигнал у широкому діапазоні частот, що важливо для приймання цифрового ефірного телебачення стандарту DVB-T2.

• Призначення: Посилення ТБ сигналу, включно з цифровим стандартом DVB-T2.

• Робочий діапазон частот: Охоплює метрові та дециметрові хвилі (канали 1-69, включно з діапазоном ДМВ 470-862 МГц).

• Коефіцієнт посилення: Досить високий, зазвичай становить 34-45 дБ в діапазоні ДМВ. Це дає змогу приймати сигнал на чималій відстані від вишки.

• Живлення: Вимагає постійної напруги 12 В, який подається через коаксіальний кабель від зовнішнього блока живлення зі спеціальним адаптером (інжектором живлення).

• Опір: Вхідний опір 300 Ом для під'єднання до вібраторів антени, вихідний опір 75 Ом для під'єднання коаксіального кабелю.

Важлива особливість: Високий коефіцієнт посилення дає змогу працювати на великих дистанціях (до 80-120 км за сприятливих умов), але може стати проблемою (перевантаження) поблизу ретранслятора.

Застосування

Основна мета використання підсилювача SWA-5555 — забезпечення стабільного вживання цифрового ефірного телебачення DVB-T2 у складних умовах:

1. Віддаленість від телевежі: Підсилювач компенсує згасання сигналу, викликаного великою дистанцією.

2. Слабкий або пригороджений сигнал: Застосовується, коли сигнал ослаблений через рельєф місцевості, забудову або ліси.

3. Використання "польських антен": Він є одним із типових підсилювачів, що встановлюються в антени типу "сітка" для заміни штатної плати узгодження.

Схема під'єднання:

1. Підсилювач встановлюється безпосередньо в антенний корпус.

2. До входу підсилювача під'єднуються елементи антени.

3. До виходу підсилювача приєднується коаксіальний кабель.

4. На іншому кінці кабелю (в приміщенні) під'єднується блок живлення 12 В з інжектором, який через кабель подає живлення на підсилювач, а вихідний сигнал передає на телевізор або DVB-T2 тюнер.
