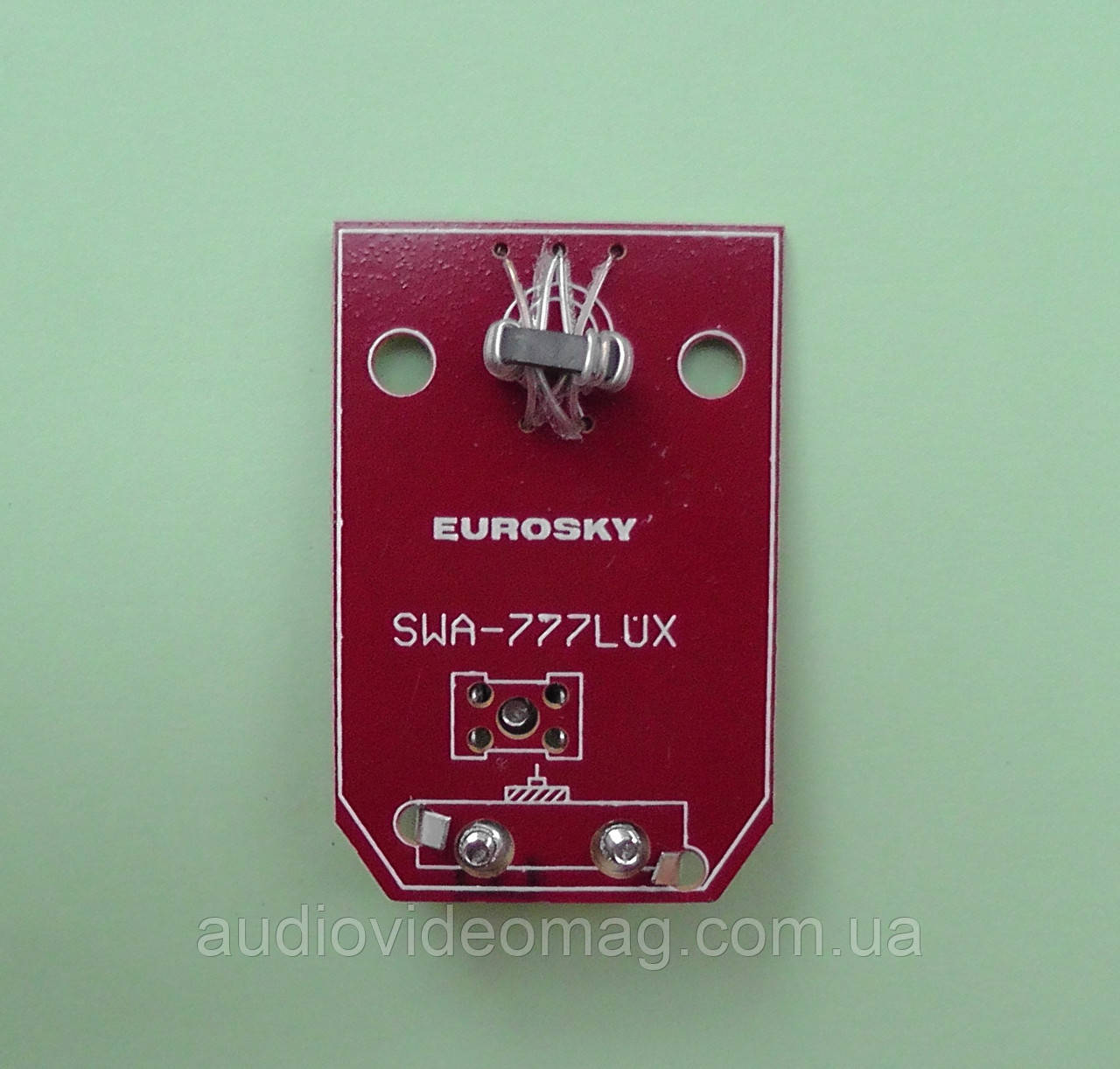

Підсилювач SWA-777/LUX DVB-T2 для телевізійної антени

✅ Підсилювач SWA-777/LUX DVB-T2 — це спеціалізована плата, призначена для значного посилення слабкого телевізійного сигналу, особливо в стандарті DVB-T2 (цифрове ефірне телебачення). Його основна мета — забезпечити впевнений прийом телеканалів на великій відстані від телевежі або в умовах перешкод

Підсилювач SWA-777/LUX є однією з найпопулярніших моделей у лінійці SWA і вирізняється високим коефіцієнтом підсилення та низьким рівнем шуму, що критично важливо для якісного прийому цифрового сигналу.

• Тип: Плата антенного підсилювача.

• Призначення: Встановлюється безпосередньо в корпус зовнішньої телевізійної антени (найчастіше типу "польська антена", "сітка" або "решітка").

• Діапазон частот: Зазвичай працює в діапазоні 48-862 МГц або 470–862 МГц (що охоплює діапазон DVB-T2).

• Коефіцієнт підсилення: Високий, часто в межах 34-45 дБ для ДМХ-діапазону (де знаходиться DVB-T2).

• Коефіцієнт шуму: Низький, зазвичай 2,3 дБ або менше, що забезпечує високу якість зображення.

• Живлення: Потрібне зовнішнє живлення 12 В (іноді підтримує 5-12 В) через коаксіальний кабель (використовується спеціальний блок живлення з інжектором живлення, який подає напругу по кабелю до підсилювача).

• Опір: Вхідний опір 300 Ом (для підключення до антени), вихідний опір 75 Ом (для підключення до коаксіального кабелю).

• Максимальна відстань прийому: Здатний забезпечити прийом на відстані до 100-120 км від ретранслятора, залежно від умов.

Основна сфера застосування SWA-777/LUX — це покращення якості та стабільності прийому цифрового телебачення DVB-T2.

1. Прийом на великій відстані: Використовується в сільській місцевості або віддалених районах, де сигнал телевежі слабкий. Високий коефіцієнт підсилення дозволяє "дотягнутися" до віддаленого передавача.

2. Компенсація втрат: Підсилювач компенсує втрати сигналу в довгому коаксіальному кабелі, що веде від антени до телевізора/тюнера.

3. Подолання перешкод: Допомагає "витягнути" корисний сигнал, коли на шляху є перешкоди (пагорби, ліс, високі будівлі), хоча його використання слід ретельно підбирати, щоб не перенаситити сигнал і не створити ще більше шумів.

🔌 Як підключати:

1. Встановлення: Плата підсилювача SWA-777/LUX монтується всередині розподільчої коробки на антені, замінюючи стандартну плату узгодження (якщо вона була). Контакти антени підключаються до входу підсилювача, а коаксіальний кабель — до виходу.

2. Живлення: Оскільки підсилювач встановлений зовні на антені, живлення до нього подається по тому ж коаксіальному кабелю, який йде до телевізора/тюнера. Для цього використовується спеціальний блок живлення 12 В з інжектором живлення.

3. Підключення до ТВ/Тюнера: Кабель від антени підключається до виходу блоку живлення, а сам блок живлення підключається до входу телевізійного тюнера (DVB-T2 ресивера або телевізора з вбудованим DVB-T2).

Важливо: Підсилювач варто використовувати лише тоді, коли пасивна антена не забезпечує стабільний прийом. У зоні впевненого прийому сильний підсилювач може призвести до перенасичення сигналу та погіршення зображення.
