Регулятор (димер) потужності BTA-16, 220V 2000W, фазовий, симісторний

Регулятор потужності (диммер) на основі симистора BTA16 — це пристрій, призначений для плавного регулювання потужності, що подається на електричне навантаження змінного струму (AC).

Основні Характеристики

• Номінальна напруга: 220V AC (змінний струм).

• Максимальна потужність: 2000W (для активного навантаження).

• Ключовий елемент: Симистор BTA16 (Triac).

  • BTA16 є потужним напівпровідниковим комутаційним елементом, який може комутувати струм до 16 Ампер.

• Принцип роботи: Фазове регулювання (фазовий диммер).

  • Регулятор працює шляхом "обрізання" частини синусоїди змінного струму. Симистор відкривається лише в певний момент кожної напівхвилі. Чим пізніше відкривається симистор, тим менша ефективна потужність подається на навантаження.

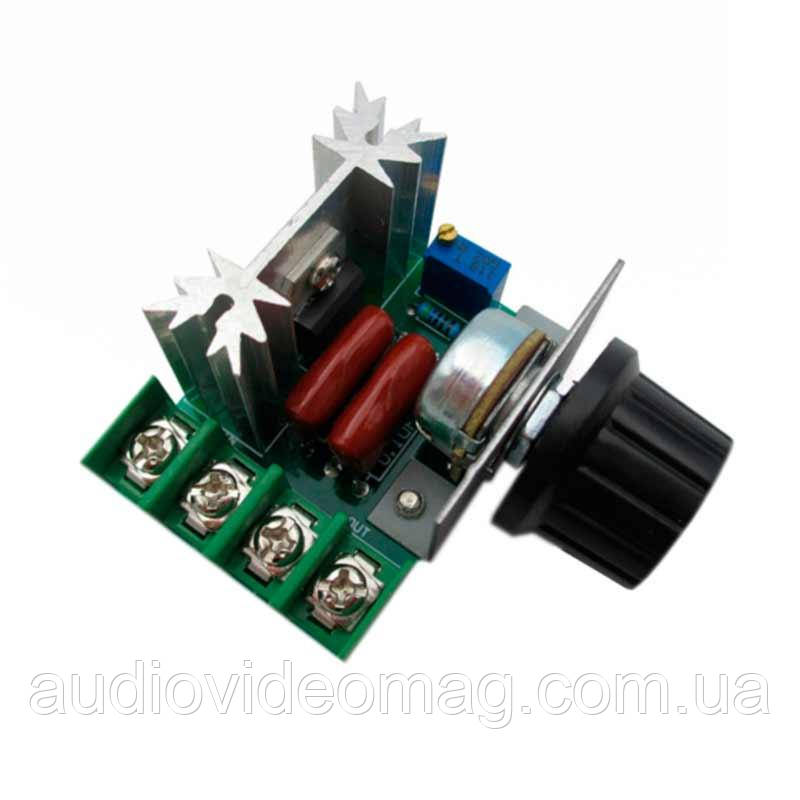

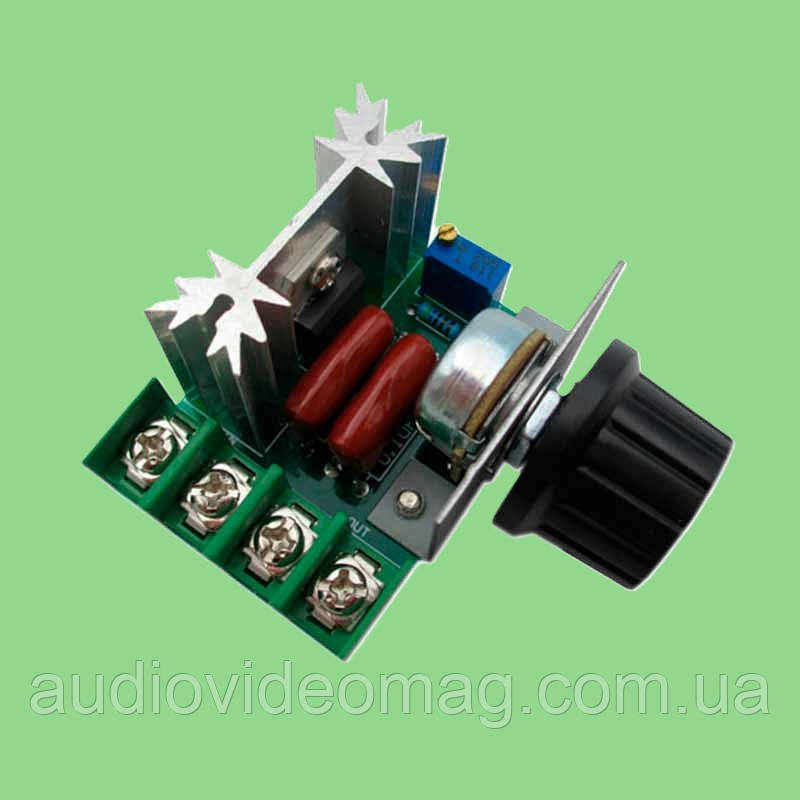

• Конструкція: Пристрій зазвичай являє собою друковану плату з симистором (закріпленим на невеликому радіаторі для відведення тепла), потенціометром для ручного регулювання, а також допоміжними елементами (діак, конденсатори, резистори).

🛠️ Застосування

Симисторні диммери з фазовим регулюванням чудово підходять для активних (резистивних) навантажень, оскільки вони не викликають значних спотворень в мережі для такого типу навантажень.

1. Регулювання Освітлення (Диммування)

• Лампи розжарювання: Ідеально підходить для плавного регулювання яскравості традиційних ламп розжарювання та галогенних ламп.

• Деякі світлодіодні (LED) та компактні люмінесцентні (CFL) лампи: Може використовуватися, але тільки якщо лампи спеціально позначені як "DIMMABLE" (з можливістю диммування) та сумісні з фазовими диммерами.

2. Регулювання Температури

• Нагрівальні елементи: Використовується для регулювання температури в електричних нагрівачах, паяльниках, термостолах, невеликих печах.

• Водонагрівачі та бойлери: Може застосовуватися для встановлення потрібної потужності нагрівального елемента.

3. Регулювання Швидкості

• Електродвигуни: Застосовується для регулювання швидкості обертання колекторних двигунів (наприклад, у ручному електроінструменті, пилососах, деяких вентиляторах).

  Важливо: Не рекомендується використовувати фазові диммери для асинхронних двигунів (наприклад, більшість потужних промислових вентиляторів або насосів), оскільки це може призвести до їх перегріву та виходу з ладу.

⚠️ Обмеження та Застереження

• Індуктивне навантаження: При роботі з індуктивними навантаженнями (двигуни, трансформатори) симистор вимагає ефективного охолодження, оскільки комутація струму може бути більш жорсткою.
