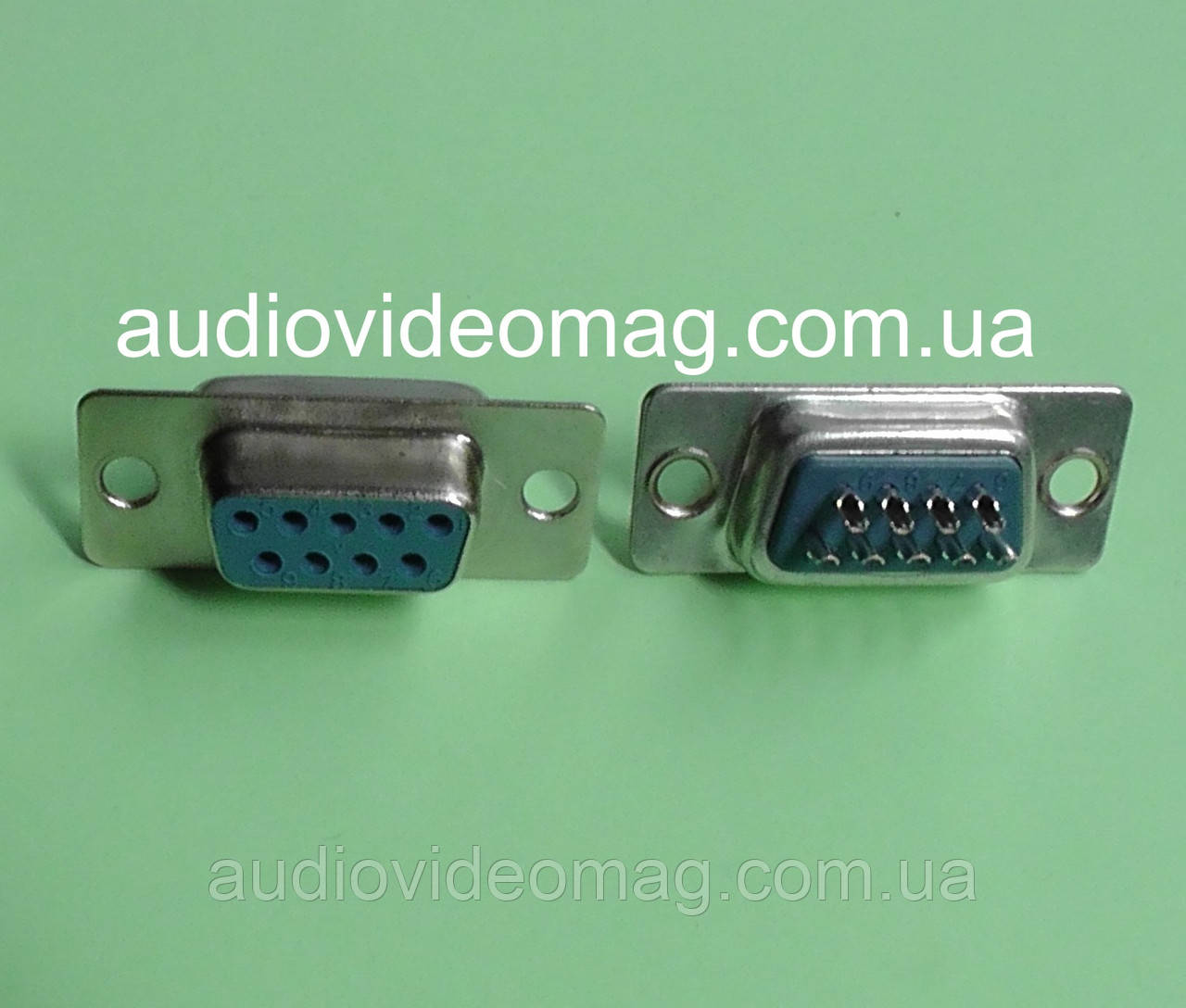

Роз'єм (гніздо) D-SUB 9 pin DB9-F (мама)

Роз'єм D-SUB 9 pin DB9-F, часто просто званий DB9 "мама" або "гніздо", є одним з членів сімейства D-Subminiature (D-Sub) роз'ємів. Він має наступні характерні особливості:

• Форма D-подібного екранованого металевого корпусу: Ця форма запобігає неправильному підключенню (неможливо вставити роз'єм іншою стороною) та забезпечує механічну міцність з'єднання, а також часткове екранування від електромагнітних завад.
• Два ряди контактів: Усередині корпусу розташовані два паралельні ряди по 5 та 4 контакти, загальною кількістю 9 штук. Контакти мають форму штифтів (пінів).
• Тип "мама" (Female): Це означає, що роз'єм має отвори для приймання штифтів відповідного роз'єму типу "тато" (DB9-M).
• Наявність отворів для гвинтів кріплення: З обох боків від контактів розташовані отвори з різьбою або без неї, призначені для фіксації роз'єму за допомогою гвинтів на відповідному кабельному роз'ємі DB9-M. Це забезпечує надійне механічне з'єднання, запобігаючи випадковому від'єднанню.
• Матеріали: Корпус зазвичай виготовляється з металу (сталь з покриттям), а ізолятор контактів – з пластику. Самі контакти можуть бути з мідних сплавів з покриттям (наприклад, золотом або оловом) для кращої провідності та захисту від корозії.

Призначення:

Основне призначення роз'єму DB9-F полягає у встановленні на обладнанні (комп'ютери, модеми, периферійні пристрої тощо) для забезпечення послідовного (serial) зв'язку. Історично він був надзвичайно поширений для різних цілей, хоча зараз його використання дещо зменшилося з появою новіших інтерфейсів.

Основні застосування роз'єму DB9-F включають:

• Інтерфейс RS-232: Це його найвідоміше застосування. RS-232 є стандартом послідовного асинхронного зв'язку, який використовувався для підключення різноманітних пристроїв, таких як:
  • Модеми: Для встановлення dial-up інтернет-з'єднання або факсимільного зв'язку.
  • Послідовні миші та клавіатури: Старіші моделі периферійних пристроїв.
  • Принтери та плотери: Для передачі даних на друк.
  • Промислове обладнання: Для зв'язку з контролерами, датчиками, програматорами.
  • Медичне обладнання: Для обміну даними між приладами та комп'ютером.
  • Телекомунікаційне обладнання: Для конфігурації та керування різними пристроями.
  • Системи автоматизації: Для зв'язку з різними компонентами системи.
• Інші нестандартні послідовні інтерфейси: Хоча RS-232 є основним призначенням, DB9-F може використовуватися і для інших пропрієтарних або нестандартних послідовних протоколів передачі даних.
• Інтерфейс керування та діагностики: У деякому обладнанні DB9-F може використовуватися для підключення консольного кабелю з метою конфігурації, моніторингу та діагностики роботи пристрою.

Важливо зазначити: Незважаючи на те, що роз'єм DB9 має 9 контактів, не всі вони обов'язково використовуються в кожному конкретному застосуванні RS-232. Найчастіше використовуються лише кілька основних ліній, таких як передача даних (TXD), прийом даних (RXD) та загальна земля (GND), а також сигнали керування потоком (RTS, CTS, DTR, DSR, RI, DCD).

Таким чином, роз'єм DB9-F є надійним та перевіреним часом інтерфейсом для послідовного зв'язку, який, хоча й поступається місцем новішим технологіям, все ще широко використовується в багатьох галузях, особливо в промисловому обладнанні та для задач керування та діагностики.
