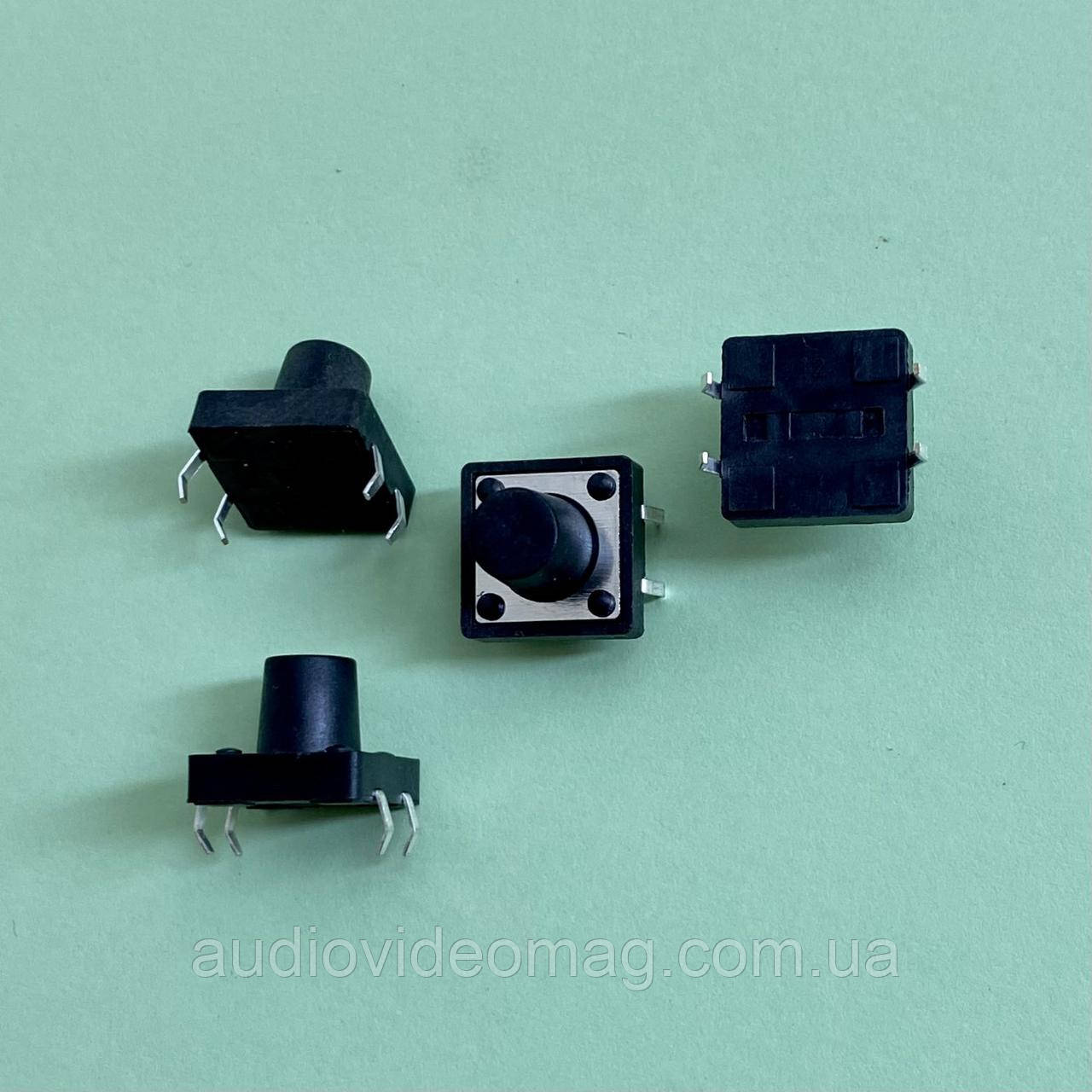

Кнопка тактова 12х12х10 мм

Тактова кнопка 12x12x10 мм — це поширена електромеханічна кнопка, яка замикає електричне коло при натисканні та повертається у вихідний стан при відпусканні.

• Розміри: Основа кнопки має розміри 12 мм на 12 мм, а загальна висота зі штоком становить 10 мм. Це робить її типовим компонентом для наскрізного монтажу (THT), що дозволяє надійно закріпити її на друкованій платі.
• Конфігурація контактів: Це нормально розімкнена (NO) кнопка. Це означає, що контакти розімкнені в стані спокою і замикаються при натисканні.
• Кількість виводів: 4 виводи. Хоча функціонально кнопка має лише два контакти для перемикання, чотири виводи забезпечують більшу механічну стабільність при монтажі на друкованій платі. Зазвичай два виводи з одного боку з'єднані між собою, і два з іншого боку також з'єднані. При натисканні з'єднуються пари виводів з протилежних сторін. Це дозволяє легше розвести доріжки на платі, а також забезпечує надійніший контакт, якщо один з виводів з якоїсь причини втратить контакт.
• Принцип роботи: При натисканні на шток кнопки внутрішні металеві пластини замикаються, створюючи електричний контакт між відповідними виводами. При відпусканні шток повертається у вихідне положення під дією пружини, розмикаючи контакт.
• Тактильний відгук: Зазвичай ці кнопки забезпечують помітний "клацаючий" тактильний відгук при натисканні, що дає користувачеві зворотний зв'язок про спрацьовування.
• Матеріали: Корпус зазвичай виготовляється з міцного пластику, а контакти — з металів, що забезпечують добру провідність, таких як мідь або латунь з покриттям.

Завдяки своїм розмірам, тактильному відгуку та відносній простоті монтажу, тактові кнопки 12x12x10 мм є дуже популярними та широко використовуються в різних пристроях:

• Побутова електроніка: Кнопки керування на телевізорах, DVD-програвачах, аудіосистемах, мікрохвильових печах, пральних машинах, де потрібне ручне введення.
• Іграшки та ігрові пристрої: Кнопки управління на ігрових консолях, контролерах, електронних іграшках.
• Проєкти DIY та розробка прототипів: Дуже популярні в аматорській електроніці, для проєктів на платах Arduino, Raspberry Pi, інших мікроконтролерних системах, де вони використовуються для введення користувацьких команд, скидання, перемикання режимів тощо.
• Промислове обладнання: Панелі керування верстатів, вимірювальних приладів, систем автоматизації, де потрібні надійні кнопки для оператора.
• Комп'ютерна периферія: Деякі клавіатури, миші, зовнішні програмовані кнопки.
• Тестове обладнання: Використовуються на тестових стендах та в лабораторному обладнанні.
