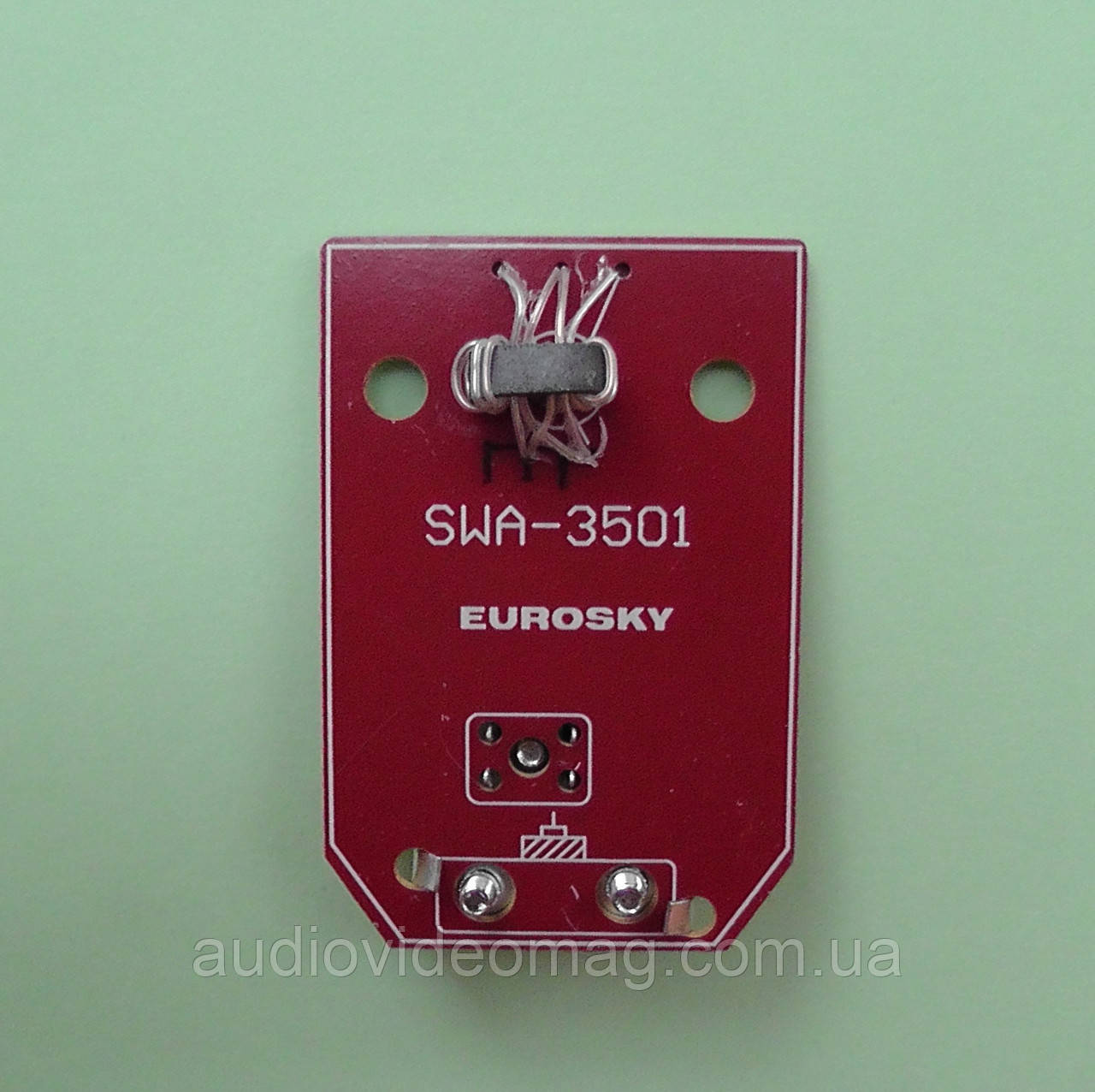

Підсилювач SWA-3501 DVB-T2 для антени

SWA-3501 — це широкосмуговий антенний підсилювач, призначений для посилення телевізійного сигналу, як цифрового (DVB-T, DVB-T2), так і аналогового, у метровому та дециметровому діапазонах.

Характеристики можуть трохи відрізнятися залежно від конкретної модифікації, але загальні параметри такі:

• Призначення: Посилення сигналів DVB-T/T2 та аналогового ТВ.

• Діапазон каналів: Зазвичай від 1 до 69 (Вісь ТВ-діапазон).

• Коефіцієнт посилення (G): Високий, часто в межах 38 – 48 дБщо дає змогу приймати сигнал на великих відстанях від ретранслятора.

• Рівень шуму: Порівняно низький, майже 2,2 дБ, що важливо для якості цифрового сигналу.

• Напруга живлення: Широкий діапазон, зазвичай +5 В до +12 В.

• Вихідний опір: 75 Ом.

Переваги:

• Високий коефіцієнт посилення для компенсації втрат у довгому кабелі та роботи на значному віддаленні від передавача (до 100-140 км).

• Рівномірне посилення на всьому частотному діапазоні.

• Стабільне вживання як "слабих", так і "сильних" сигналів.

💡 Застосування Підсилювача

Підсилювач SWA-3501 використовується насамперед для поліпшення якості приймання телевізійного сигналу в місцях, де він є недостатньо сильних або має перешкоди.

1. Встановлення в Антену:

   • Він найчастіше застосовується в активних антенах типу "решетка" (или "сетка" / ASP-8, ASP-4).

   • Підсилювач встановлюється безпосередньо в коробку антени (поряд із вібраторами), щоб посилити сигнал відразу після його приймання та мінімізувати втрати в кабелі, що веде до телевізора/тюнера.

2. Компенсація Загуб:

   • Дає змогу використовувати довгі телевізійні кабелі (наприклад, у заміських будинках або під час розведення на кілька ТВ), компенсуючи загасання сигналу в кабелі.

3. Приймання DVB-T2:

   • Особливо актуальний для приймання цифрового ефірного телебачення DVB-T2 у зонах Неймовірного приймання, забезпечуючи стабільний рівень сигналу та високу якість зображення.

🔌 Під'єднання

Підсилювач SWA-3501 є активним і вимагає живлення (5-12 В). Живлення подається через той самий кабель, яким передається сигнал (технологія Power over Coax), через спеціальний блок живлення з інжектором (степер) живлення, який під'єднується до мережі 220 В і вставляється в розрив кабелю перед телевізором або приставкою.

1. Кабель від антенного полотна приєднується до входу підсилювача.

2. До вихода підсилювача приєднується телевізійний кабель, що йде до споживача.

3. На іншому кінці кабелю встановлюється блок живлення, який подає напругу на підсилювач.
