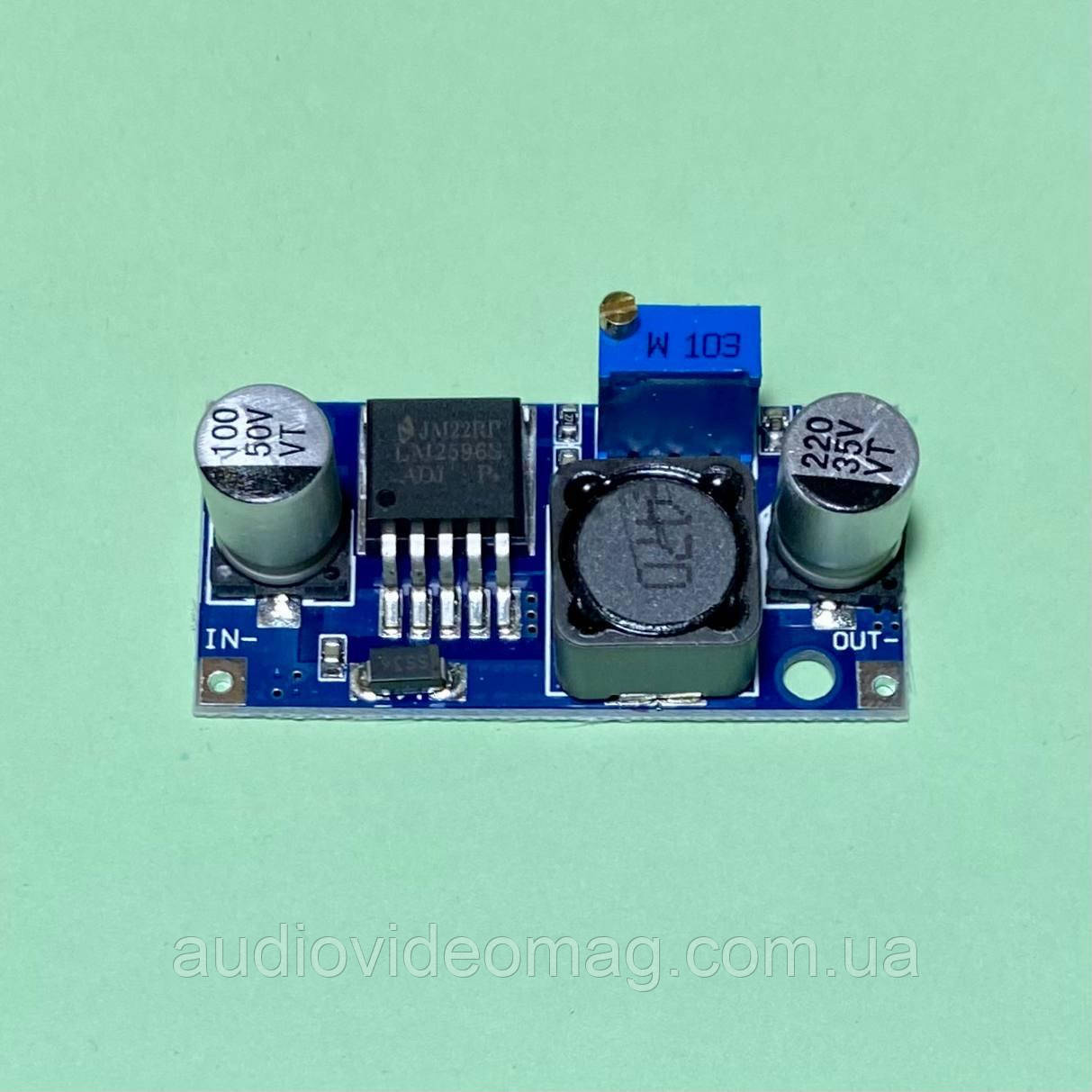

Знижувальний DC-DC перетворювач LM2596 Uin 4.5-40V / Uout 1.5-35V / Iout 3A

Знижувальний DC-DC перетворювач LM2596 - це імпульсний перетворювач напруги, який знижує вхідну постійну напругу до потрібного, меншого значення, і підтримує її стабільною. Він є ефективним і широко застосовується в різних електронних пристроях.

Перетворювач LM2596 працює за принципом широтно-імпульсної модуляції (ШІМ). Він швидко вмикає і вимикає подачу напруги на вихідний фільтр (конденсатор і дросель), змінюючи тривалість імпульсів (ширину) для регулювання середнього значення вихідної напруги. Це забезпечує значно вищий коефіцієнт корисної дії (ККД) порівняно з лінійними стабілізаторами.

• Вхідна напруга (Uin): від 4.5 В до 40 В.

• Вихідна напруга (Uout): від 1.5 В до 35 В.

• Вихідний струм (Iout): Максимальне значення струму навантаження без додаткового охолодження становить 2 А. За наявності вихідної потужності, яка перевищує значення 10 Вт, необхідно встановити радіатор. Тепловідведення кріпиться до корпусу мікросхеми. Після підключення додаткового охолодження сила струму навантаження може досягати 3 А.

Регулювання вихідної напруги здійснюється за допомогою підстроювального резистора.

Головне призначення перетворювача LM2596 - це ефективне зниження напруги для живлення електронних схем та пристроїв, які потребують стабілізованої напруги меншої, ніж напруга джерела живлення.

Основні сфери застосування:

• Електронні проєкти та DIY: живлення мікроконтролерів (Arduino, ESP32), світлодіодних стрічок, двигунів та інших компонентів від джерел живлення з вищою напругою, наприклад, від акумуляторів або блоків живлення.

• Автомобільна електроніка: живлення відеореєстраторів, навігаторів, зарядних пристроїв та інших гаджетів від бортової мережі автомобіля (12 В або 24 В).

• Сонячна енергетика: стабілізація напруги від сонячних панелей для зарядки акумуляторів або живлення пристроїв.

• Промислове обладнання: зниження напруги в системах автоматизації та управління.

Переваги

• Високий ККД: до 92%, що значно зменшує втрати енергії у вигляді тепла.

• Широкий діапазон вхідної напруги: дозволяє використовувати різні джерела живлення.

• Вбудований захист: перетворювач має захист від перегріву та обмеження струму, що підвищує його надійність.

• Простота використання: модулі на базі LM2596 зазвичай мають вбудований потенціометр для зручного регулювання вихідної напруги.
