BMS контролер заряду-розряду для 2 акумуляторів 18650 Li-ion, 8A 7.4-8.4V

BMS контролер заряду-розряду HX-2S-D01 8 A 7.4V — це плата (модуль) Battery Management System (BMS), призначена для захисту та керування процесом заряджання та розряджання двох послідовно з'єднаних літій-іонних (Li-Ion) акумуляторів 18650 або інших Li-Ion елементів із номінальною напругою 3.7 В (загальна номінальна збірка 7.4 В).

BMS контролер HX-2S-D01 виконує низку критично важливих функцій для забезпечення безпечної та довговічної роботи літій-іонної акумуляторної збірки:

• Захист від перезаряджання (Overcharge Protection): Вимикає заряд, коли напруга одного з елементів перевищує встановлену межу (зазвичай 4.25-4.35 В).

• Захист від перерозряду (Over-discharge Protection): Вимикає навантаження, коли напруга елемента падає нижче безпечного рівня (зазвичай 2.3-3.0 В).

• Захист від короткого замикання (Short Circuit Protection): Запобігає пошкодженню елементів і контролера у разі випадкового замикання вихідних клем.

• Захист від перевантаження струмом (Overcurrent Protection): Обмежує робочий струм розряду.

  • Робочий струм: до 8 А.

  • Миттєвий (піковий) струм: до 10 А.

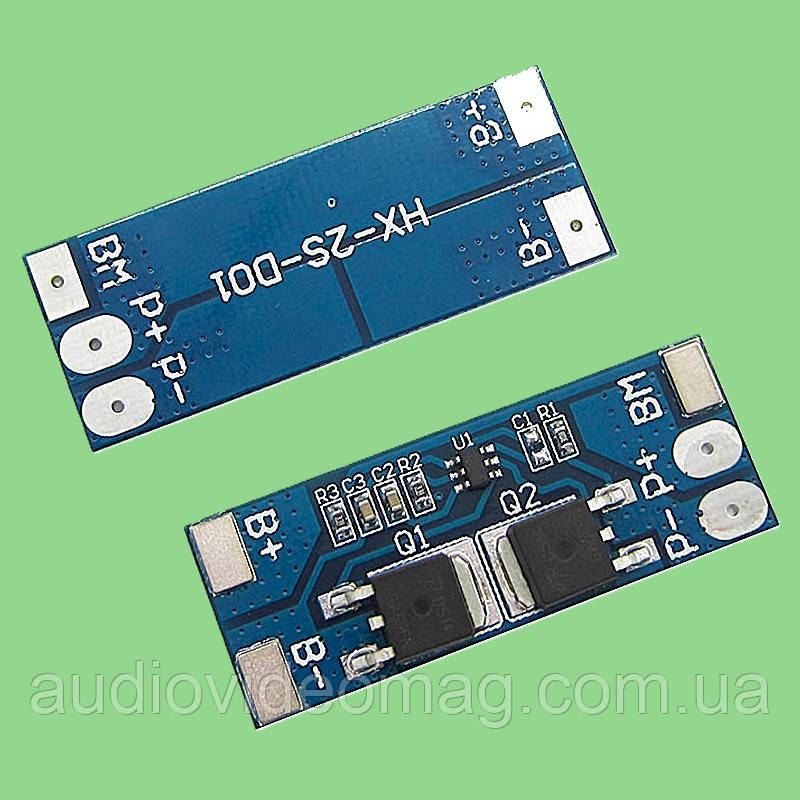

• Схема під'єднання: Плата має висновки для під'єднання двох елементів (B+, B-, BM) і висновки для під'єднання зарядного пристрою та навантаження (P+, P-).

  • B+ — позитивний полюс усього збирання.

  • B- — негативний полюс усього збирання.

  • BM — точка з'єднання між першим і другим елементом (середня точка).

  • P+ / P- — Позитивна/від'ємна клема для заряду та розряджання (навантаження).

• Напруга заряду: Рекомендована напруга для зарядного пристрою, що приєднується до P+ і P-, становить 8.4-9.0 В.

Застосування

Контролер HX-2S-D01 використовується для створення безпечних акумуляторних складок із номінальною напругою 7.4 В (повністю заряджених до 8.4 В) і максимальним робочим струмом 8 А.

Типова сфера застосування містить:

• Портативна електроніка: Заміна або створення акумуляторних блоків для різних ґаджетів, як-от портативні колонки, ліхтарі, іграшки на радіокеруванні.

• Електроінструмент малої потужності: Використання в акумуляторних викрутках, мінідрелях та інших інструментах із невисоким споживанням струму.

• Моделювання (RC-моделі): Живлення невеликих моделей літаків, автомобілів або дронів.

• DIY-проєкт (Зроби сам): У проєктах, де потрібне компактне та безпечне джерело живлення 7.4 В.

• Ремонт і модернізація: Відновлення або поліпшення акумуляторних блоків у пристроях, де оригінальний контролер вийшов з ладу.
