Стабілізатор напруги LM317T регульований, лінійний Uin 1,2-40V / Uout 1,2-37V / Iout 1,5А

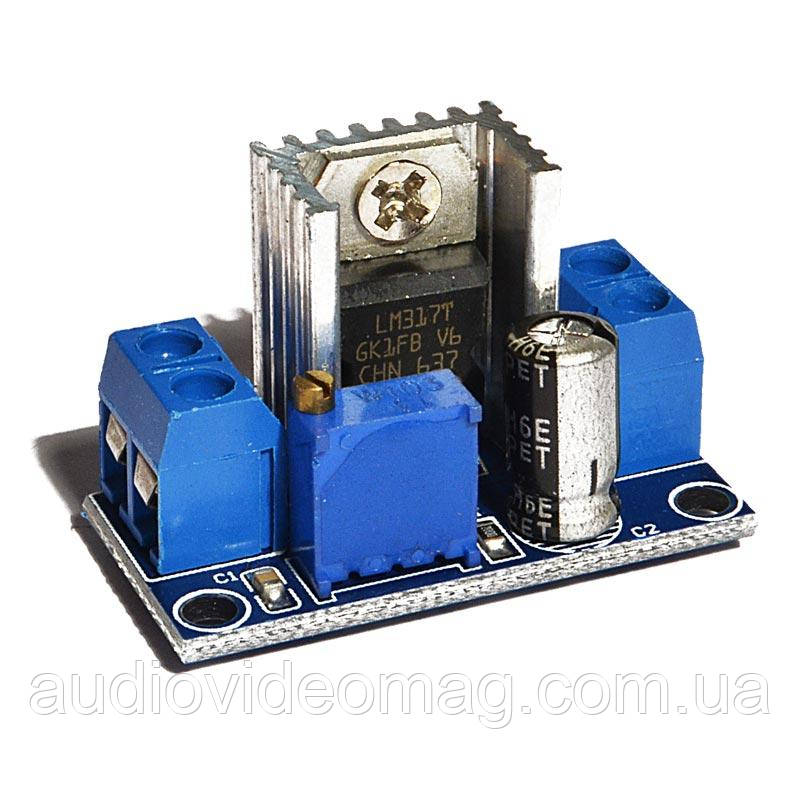

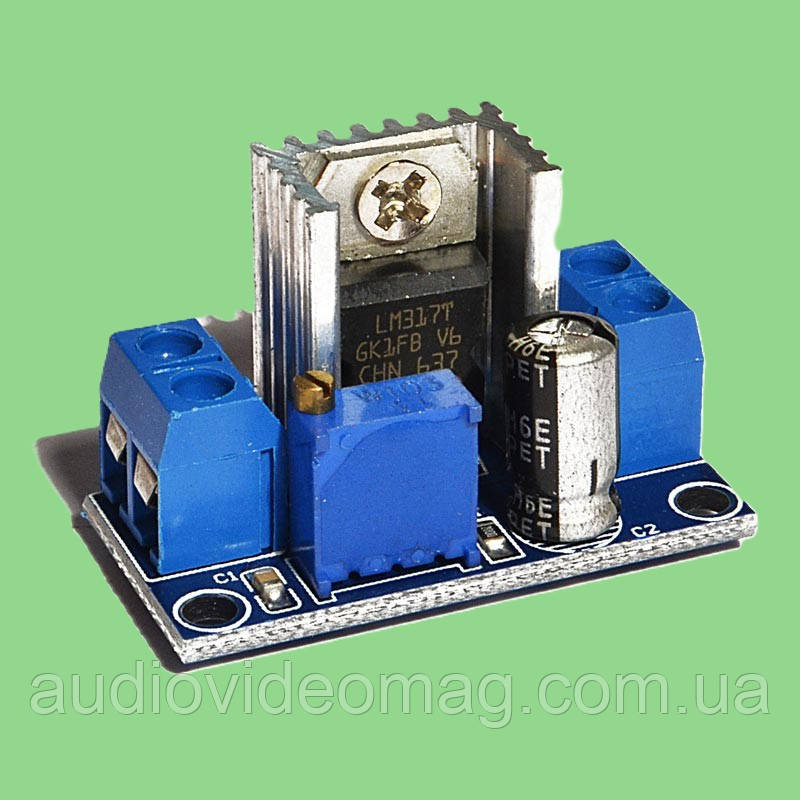

Модуль LM317T являє собою регульований лінійний стабілізатор напруги, виконаний на базі мікросхеми LM317T у корпусі TO-220. Він призначений для отримання стабілізованої напруги в діапазоні від 1.2 В до 37 В при струмі навантаження до 1.5 А.

Включає в себе:

• Мікросхему LM317T
• Радіатор для відведення тепла
• Підлаштовувальний багатообертовий резистор для регулювання вихідної напруги
• Необхідні пасивні компоненти (резистори, конденсатори)
• Гвинтові клеми для зручного підключення вхідної та вихідної напруги

Мікросхема LM317T має вбудований захист від короткого замикання та перегріву, що підвищує надійність модуля. Регулювання вихідної напруги здійснюється за допомогою підлаштовувального резистора.

Характеристики модуля LM317T

• Вхідна напруга: 4 В - 40 В (рекомендується на кілька вольт вище бажаної вихідної напруги)
• Вихідна напруга: 1.2 В - 37 В (регульована)
• Вихідний струм: до 1.5 А (залежить від різниці між вхідною та вихідною напругою та ефективності охолодження)
• Максимальна потужність розсіювання: Залежить від температури навколишнього середовища та ефективності тепловідведення. При використанні радіатора може сягати 20 Вт.
• Робоча температура: 0 °C - +125 °C
• Частота перетворення: до 100 МГц
• Нестабільність за навантаженням: 0.1%

Модуль LM317T знаходить широке застосування в різних електронних пристроях, де потрібне регульоване джерело живлення з низьким рівнем пульсацій. Ось деякі приклади:

• Регульовані блоки живлення: Лабораторні блоки живлення з плавним регулюванням вихідної напруги.
• Живлення світлодіодів: Стабілізація струму для світлодіодів (при відповідному включенні).
• Зарядні пристрої: Прості зарядні пристрої для акумуляторів.
• Живлення малопотужних пристроїв: Живлення мікроконтролерів, датчиків та іншої малопотужної електроніки.
• Автомобільна електроніка: Зниження напруги бортової мережі автомобіля для живлення різних пристроїв.
• Фільтрація живлення: Покращення стабільності та фільтрація перешкод у ланцюгах живлення.
• Прототипування та навчання: Зручний модуль для експериментів та навчальних проєктів завдяки гвинтовим клемам.

Розміри модуля LM317T можуть незначно відрізнятися залежно від виробника та конкретної реалізації, але зазвичай знаходяться в наступних межах:

• Довжина: 35 - 36 мм
• Ширина: 16 - 17 мм
• Висота: 23 - 27 мм
