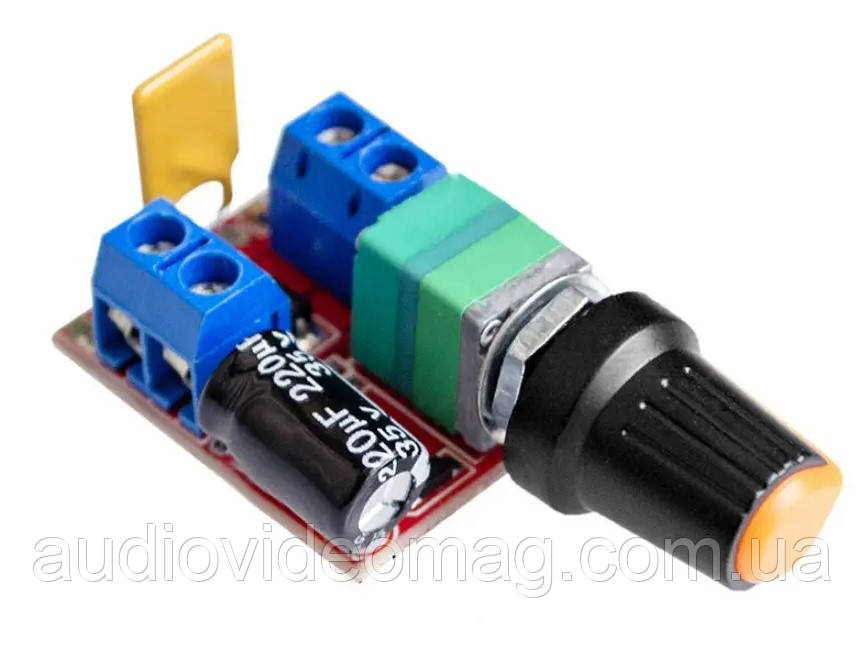

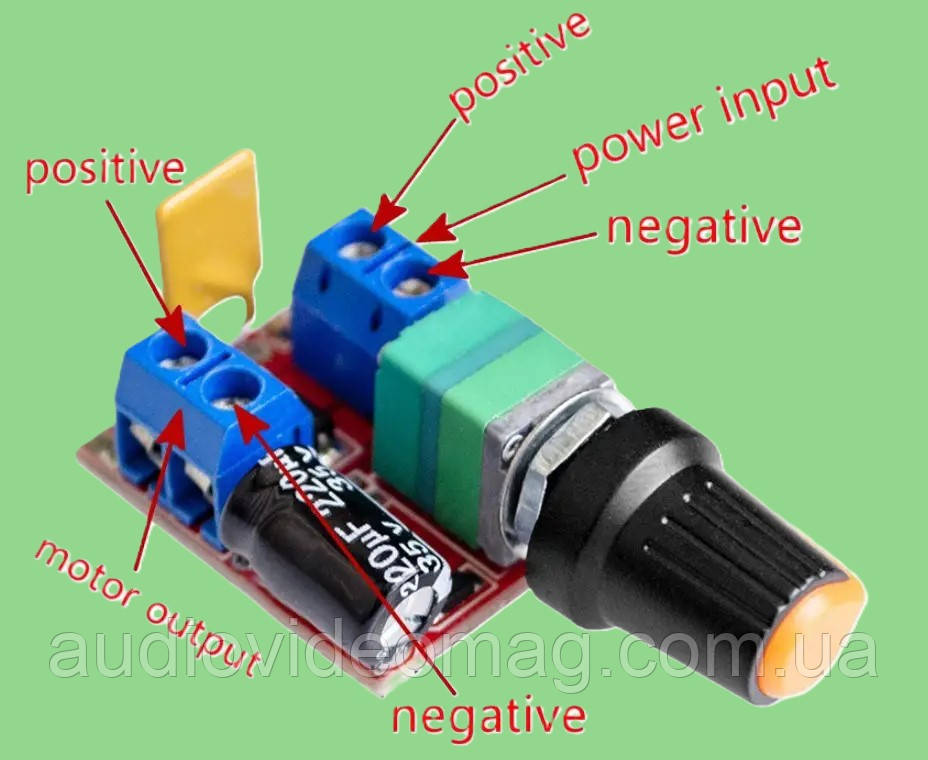

ШІМ регулятор (димер) потужності постійного струму 4,5-35V 5A

ШІМ (широтно-імпульсна модуляція) регулятор (димер) потужності постійного струму 4,5-35V 5A — це електронний пристрій, призначений для плавного регулювання потужності, що подається на навантаження постійного струму. Це досягається шляхом швидкого вмикання та вимикання живлення, змінюючи "скважність" або "робочий цикл" (відношення часу увімкненого стану до загального періоду).

Принцип роботи цього ШІМ-регулятора базується на широтно-імпульсній модуляції. Замість того, щоб зменшувати напругу шляхом розсіювання зайвої енергії (як це відбувається у звичайних резисторних регуляторах), ШІМ-контролер дуже швидко перемикає живлення навантаження між увімкненим і вимкненим станами.

• Висока скважність: Коли живлення увімкнене більшу частину часу циклу, на навантаження подається висока середня напруга, що призводить до високої потужності.
• Низька скважність: Коли живлення увімкнене меншу частину часу циклу, на навантаження подається низька середня напруга, що призводить до низької потужності.

Завдяки цьому методу ШІМ-регулятори надзвичайно ефективні, оскільки втрати енергії в самому регуляторі мінімальні (транзистор або MOSFET, що перемикає живлення, або повністю відкритий, або повністю закритий, розсіюючи мінімум тепла).

Технічні характеристики

• Напруга живлення (вхідна): 4,5 В - 35 В постійного струму (DC). Це діапазон напруг, від якого живиться сам регулятор і на яке він подає живлення на навантаження. Важливо, щоб ваше джерело живлення відповідало цьому діапазону.
• Максимальний вихідний струм: 5 А. Це максимальний струм, який регулятор може безпечно пропустити через навантаження. Для тривалої роботи зазвичай рекомендується не перевищувати 80% від максимального струму.
• Керована потужність: Розраховується як добуток напруги на струм. Наприклад, при 35В і 5А = 175 Вт. Це максимальна потужність, яку регулятор може контролювати.
• Робочий цикл ШІМ (скважність): Зазвичай регулюється від 0% (або 1%) до 100%. Це дозволяє повністю вимкнути або повністю увімкнути навантаження.
• Частота ШІМ: 10 кГц.
• Регулювання: Здійснюється за допомогою вбудованого потенціометра (змінного резистора).
• ККД (коефіцієнт корисної дії): Високий, до 90-95% і вище, завдяки ефективності ШІМ.
• Розміри: 30 х 24 х 15 мм.

Застосування

ШІМ регулятори (димери) потужності постійного струму 4,5-35V 5A дуже універсальні та використовуються в багатьох сферах, де потрібне плавне керування потужністю:

• Освітлення:
  • Регулювання яскравості світлодіодних стрічок, модулів, LED-ламп постійного струму.
  • Димер для ламп розжарювання постійного струму.
  • Керування світлом в акваріумах, тераріумах.
• Мотори та вентилятори:
  • Регулювання швидкості обертання двигунів постійного струму малої та середньої потужності (наприклад, у моделях, іграшках, невеликих помпах, комп'ютерних вентиляторах).
  • Керування швидкістю вентиляторів охолодження.
• Нагрівальні елементи:
  • Регулювання температури невеликих нагрівальних елементів (наприклад, у паяльниках, інкубаторах).
• Інші застосування:
  • Регулювання потужності насосів постійного струму.
  • Зміна швидкості роботи невеликих помп або мікрокомпресорів.
  • Використання в автомобільній електроніці (наприклад, для керування вентиляторами салону, підігрівом сидінь).
  • Різноманітні DIY-проекти та хобі

Переваги використання цього типу регулятора:

• Енергоефективність: Значно менші втрати енергії порівняно з лінійними (резисторними) регуляторами.
• Компактність: Невеликі розміри дозволяють легко інтегрувати його в різні проєкти.
• Плавне регулювання: Забезпечує точне та плавне керування вихідною потужністю.
• Універсальність: Широкий діапазон вхідної напруги та прийнятний струм роблять його придатним для багатьох завдань.
