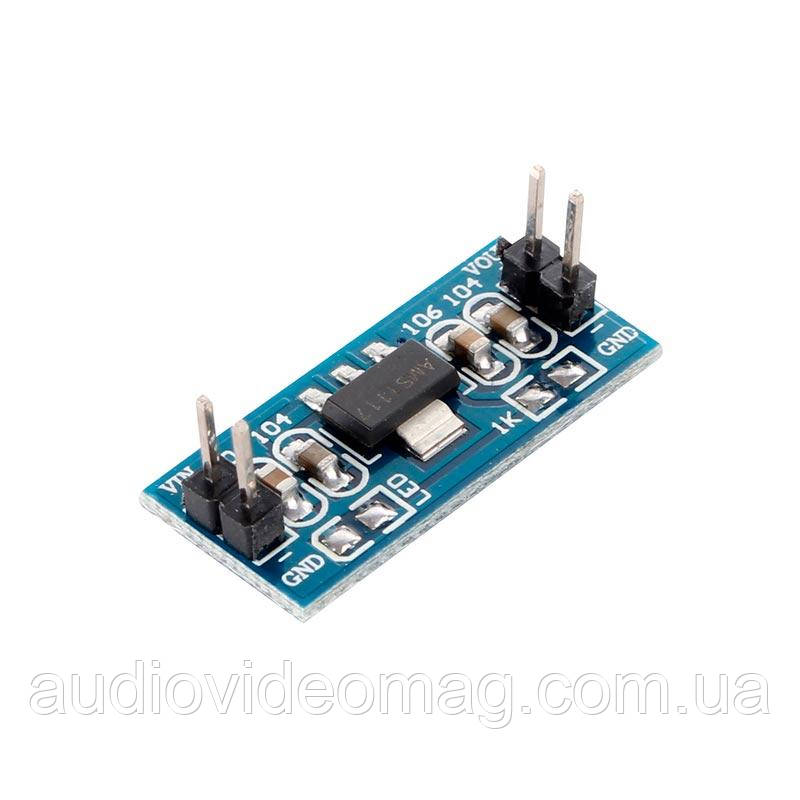

Знижувальний лінійний стабілізатор напруги AMS1117-1.8, Uin 3,3-12V / Uout 1,8V / Iout 0,8А

Знижувальний лінійний стабілізатор напруги AMS1117-1.8 - це інтегральна мікросхема, яка перетворює вищу вхідну напругу в стабільну вихідну напругу 1,8 В. Він використовується для забезпечення живлення електронних компонентів, що потребують стабільної низької напруги.

AMS1117-1.8 є частиною сімейства AMS1117 - лінійних стабілізаторів напруги з малим падінням напруги (LDO - Low-Dropout). Це означає, що він може підтримувати стабільну вихідну напругу навіть тоді, коли різниця між вхідною та вихідною напругою невелика.

Основні характеристики:

• Тип: Лінійний стабілізатор напруги.

• Вхідна напруга (Uin​): 3,3 В до 12 В.

• Вихідна напруга (Uout​): 1,8 В (фіксована).

• Максимальний вихідний струм (Iout​): 0,8 А (800 мА).

• Падіння напруги (Dropout voltage): Типово 1,1–1,3 В при максимальному струмі. Це мінімальна різниця необхідна для стабільної роботи. Для AMS1117-1.8 вхідна напруга має бути принаймні 1,8 В + 1,2 В = 3 В (для стабільної роботи рекомендується ≥ 3,3 В, як зазначено в характеристиках).

• Корпус: SOT-223

Призначення

Стабілізатор AMS1117-1.8 використовується в електроніці для:

1. Живлення мікроконтролерів і процесорів: Багато сучасних мікросхем, зокрема мікроконтролери та DSP, працюють від низької напруги (наприклад, 1,8 В), тому для їх живлення необхідний стабілізатор.

2. Живлення датчиків та іншої периферії: Використовується для забезпечення стабільного живлення чутливих до напруги датчиків або інших компонентів у проектах на базі Arduino, Raspberry Pi, ESP32 тощо.

3. Зменшення напруги: Дозволяє знизити напругу з типових 3,3 В або 5 В, що є стандартними для багатьох плат розробки, до необхідних 1,8 В.

4. Фільтрація шумів: Оскільки стабілізатор є лінійним, він ефективно фільтрує пульсації та шуми напруги, що надходять від джерела живлення, забезпечуючи "чисту" напругу для чутливих компонентів.
