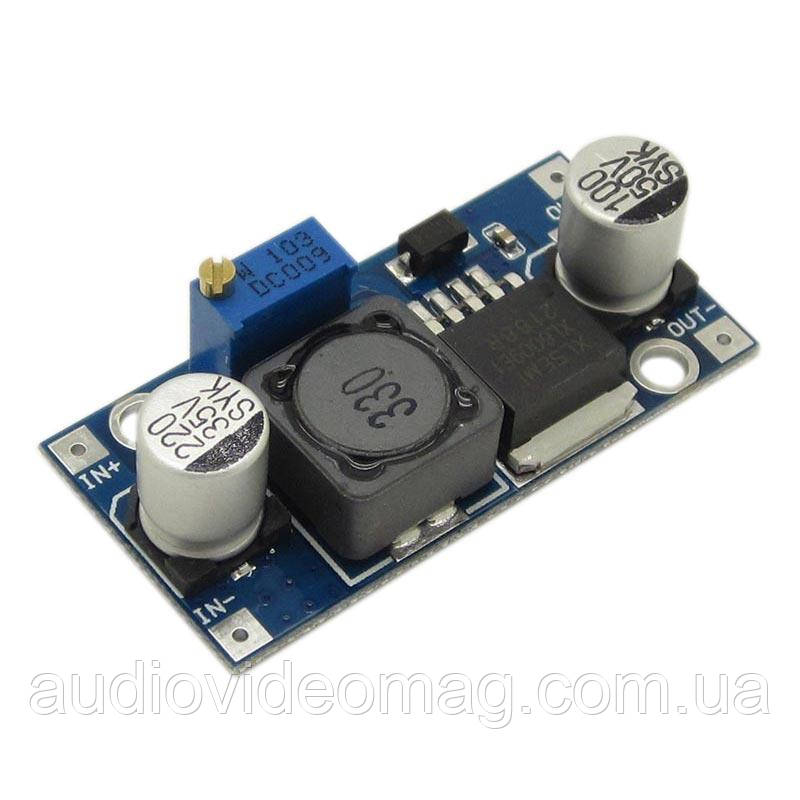

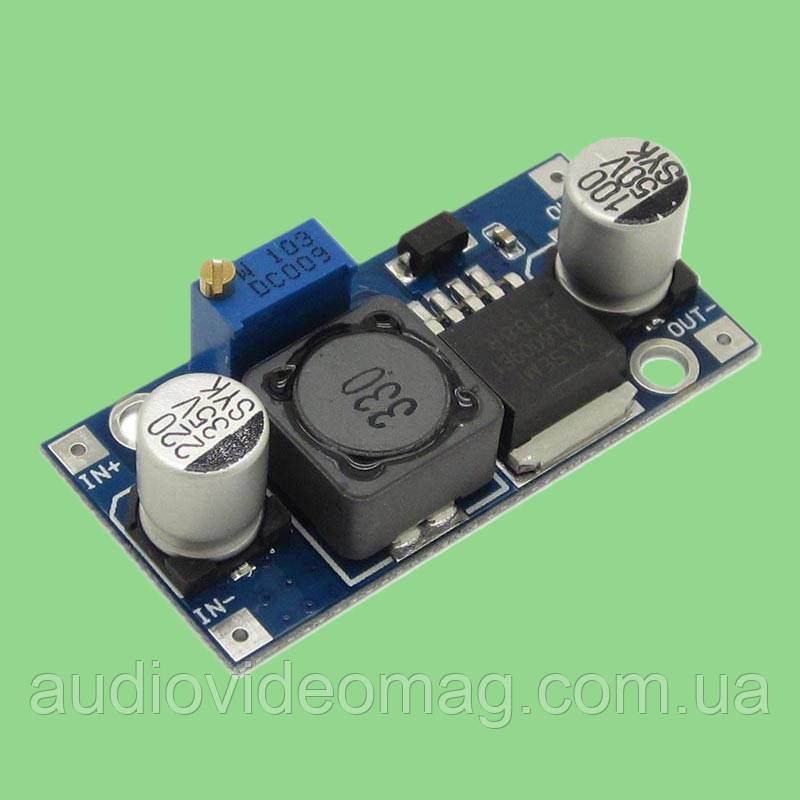

Підвищувальний DC-DC перетворювач XL6009 Uin 3-32V / Uout 5-35V / Iout до 3A

XL6009 -це популярний, недорогий та ефективний підвищувальний DC-DC перетворювач, призначений для збільшення вхідної напруги постійного струму до вищого, стабілізованого рівня.

Модуль XL6009 базується на мікросхемі XL6009E1, яка є високоефективним ШІМ (PWM) перемикаючим регулятором. Він здатен працювати з широким діапазоном вхідних та вихідних напруг та струмів, що робить його універсальним для багатьох застосувань.

Ключові характеристики модуля XL6009:

• Вхідна напруга (Uin): 3 - 32 В (Вольт)

• Вихідна напруга (Uout): 5 - 35 В (Вольт)

• Вихідний струм (Iout): До 3 А (Ампер) (рекомендовано до 2 А для тривалої роботи без додаткового охолодження)

• Ефективність перетворення: До 94% (залежить від різниці вхідної та вихідної напруг та струму навантаження)

• Частота перетворення: 400 кГц

• Захист: Вбудований захист від перегріву та обмеження струму (хоча для довготривалої роботи на максимальних струмах рекомендується додаткове охолодження).

• Габарити (Довжина х ширина х висота) 43х22х13

Модуль оснащений багатооборотним потенціометром (тримером) для точного налаштування вихідної напруги.

Основне призначення підвищувального DC-DC перетворювача XL6009 — отримання вищої напруги з нижчої. Це дуже корисно в ситуаціях, коли джерело живлення має недостатню напругу для живлення конкретного пристрою або схеми.

Типові сфери застосування та сценарії використання:

• Живлення електронних пристроїв: ✅ Наприклад, живлення 5В або 12В пристроїв від батарей (наприклад, 3.7В Li-Ion або 6В свинцево-кислотних акумуляторів).

• Сонячні енергетичні системи: ☀️ Перетворення низької напруги сонячної панелі до більш високої для зарядки акумуляторів або живлення пристроїв.

• Автомобільна електроніка: 🚗 Адаптація напруги в бортовій мережі автомобіля (наприклад, 12В) для живлення пристроїв, що вимагають 24В або інших напруг.

• Портативні пристрої: 🔋 Забезпечення живлення для ліхтарів, зарядних пристроїв для телефонів або інших гаджетів від низьковольтних джерел.

• DIY-проекти та хобі-електроніка: 🧪 Створення власних джерел живлення, лабораторних блоків живлення або інтеграція в різні саморобні пристрої, де потрібне підвищення напруги.

• Живлення світлодіодів: 💡 Особливо потужних світлодіодів або груп світлодіодів, що вимагають вищої напруги.

Завдяки своїй універсальності та доступній ціні, XL6009 є одним з найпопулярніших модулів для вирішення завдань з підвищенням напруги в електроніці.
