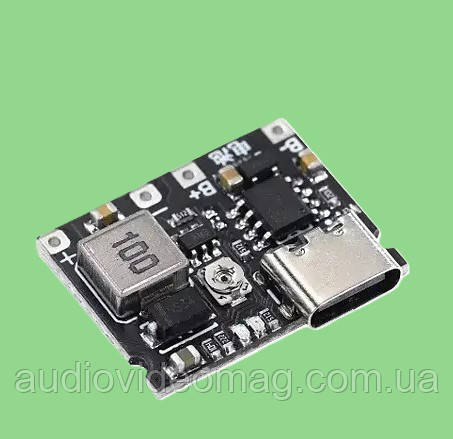

Модуль заряду АКБ Li-Ion, Li-Po LX-LCBST та підвищення напруги з регулюванням, Uin 4,2-6,5V / Uout 4,2-28V / Iout 1A

Модуль заряду АКБ Li-Ion, Li-Po, підвищуючий перетворювач LX-LCBST Type-C з регулюванням вихідної напруги Uin 4,2-6,5V / Uout 4,2-28V / Iout 1A - це універсальний пристрій, який поєднує три основні функції:

1. Зарядний пристрій для літій-іонних акумуляторів (Li-Ion, Li-Po): Він призначений для заряджання одноелементних Li-Ion акумуляторів з номінальною напругою 3.7В. Зарядка відбувається через роз'єм Type-C. Модуль забезпечує захист від перезаряду (зазвичай до 4.2В) і глибокого розряду (зазвичай до 2.5В).

2. Підвищуючий DC-DC перетворювач (Step-Up): Ця функція дозволяє підвищувати напругу, отриману від акумулятора (або іншого джерела), до регульованого діапазону від 4.2В до 28В. Це корисно для живлення пристроїв, яким потрібна вища напруга, ніж може забезпечити один Li-Ion, Li-Po акумулятор. Вихідна напруга регулюється за допомогою підстроювального резистора.

3. Захист акумулятора: Модуль має вбудовану схему захисту, яка запобігає пошкодженню акумулятора від перезаряду, надмірного розряду та перевантаження по                                                                                                 Підключення:

   • IN+ IN - Вхід
   • Vo+ Vo - Вихід
   • B+ B - Акумуляторна батарея

   Два контакти з літерою T. Вони потрібні, якщо використовується акумулятор із захистом від розряду. Якщо на акумуляторі, що підключається, є такий захист, то ці контакти потрібно замкнути.

   Індикація:

4. Червоний світиться яскраво - йде процес зарядки акумулятора
5. Синій світиться яскраво - зарядка повністю завершена
6. Синій та червоний світлодіоди світять одночасно тьмяно – навантаження на виході відключено.

Основне призначення модуля LX-LCBST:

• Портативні джерела живлення: Створення компактних павербанків або мобільних джерел живлення для різноманітних електронних пристроїв.

• DIY-проекти: Широко використовується в аматорських проектах, де потрібне заряджання Li-Ion, Li-Po акумуляторів та стабільне підвищене вихідне напруга.

• Резервне живлення: Може слугувати як джерело безперебійного живлення, наприклад, для маршрутизаторів ( роутерів) від акумулятора.

• Модифікація пристроїв: Інтеграція в існуючі пристрої для додавання можливості зарядки Li-Ion, Li-Po акумуляторів та отримання регульованої вихідної напруги.

• Живлення малопотужної електроніки: Забезпечення живлення для різних гаджетів, датчиків, освітлення та інших невеликих електронних схем.

Завдяки своїй багатофункціональності (зарядка, захист та підвищення напруги) та компактним розмірам, модуль LX-LCBST є дуже зручним та популярним рішенням для різних електронних застосувань.
