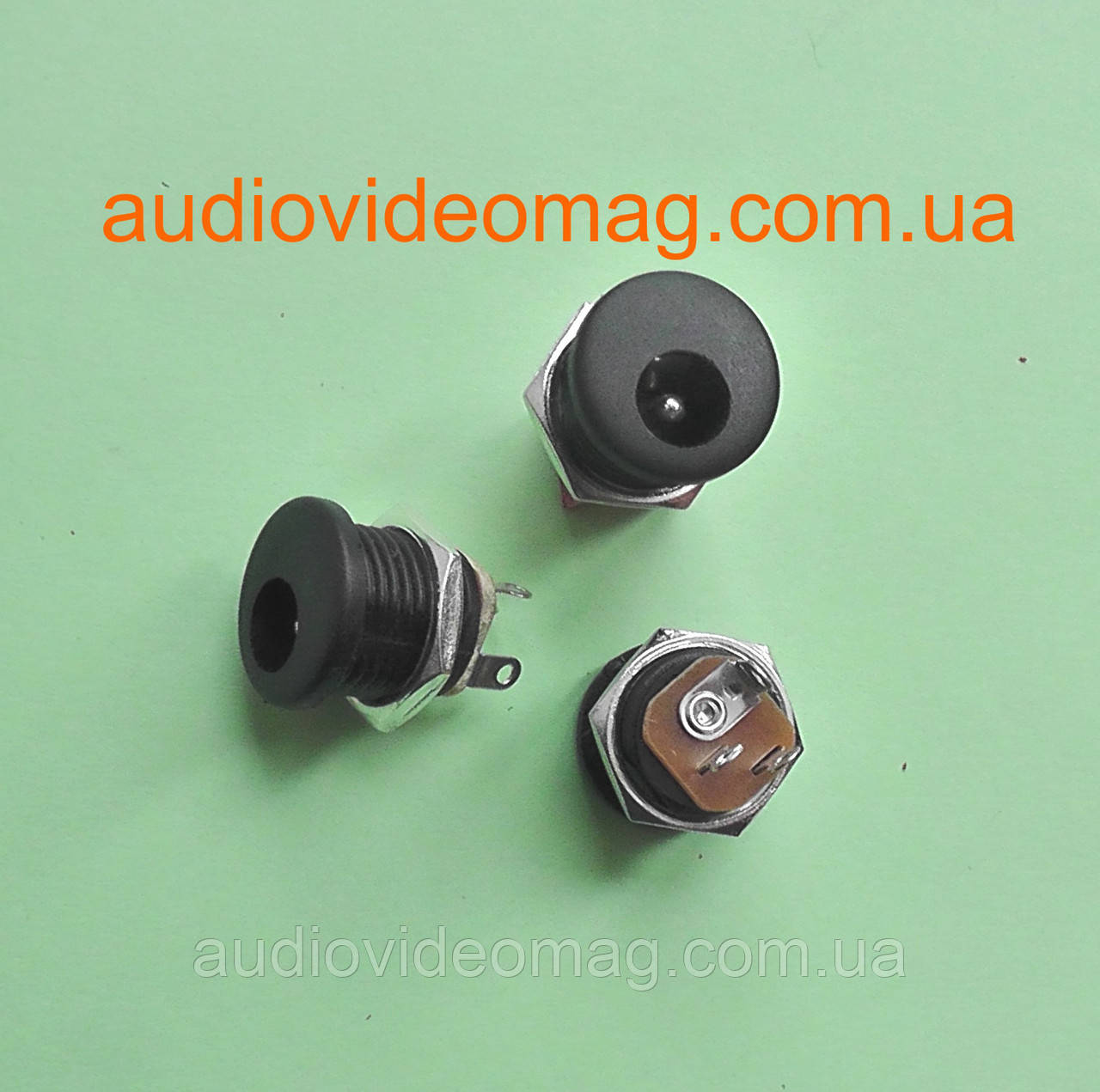

Гніздо живлення DC 5.5 х 2.1 мм на корпус із затискною гайкою

Панельне гніздо живлення (роз'єм / Female) DC 5.5 х 2.1 мм (модельний тип DC-022), призначене для зручного монтажу на панель чи у передню/задню стінку корпусу електронних пристроїв.

Гніздо оснащене зовнішнім метричним різьбленням та металевою шестигранною гайкою, що забезпечує надійну фіксацію в корпусі приладу без використання клею. Підключення кабелю проводиться за допомогою пайка до 3-х виводних контактів на тильній стороні. Потрійна контактна група включає розмикаючий контакт, що дозволяє автоматично відключати внутрішнє акумуляторне живлення при підключенні штекера від зовнішнього блоку живлення.

Корпус виготовлений із термостійкого пластику з якісною нікельованою контактною групою, що гарантує стабільний електричний контакт, стійкість до зношування та корозії.

Способи застосування

• Розробка та саморобні прилади (DIY): монтаж роз'єму живлення у пластикові та металеві корпуси саморобних блоків живлення, зарядних пристроїв, повербанків та підсилювачів.

• Ремонт та модернізація електроніки: заміна пошкоджених або зношених гнізд живлення у роутерах, настільних лампах, колоночках, LED-контролерах та вимірювальних приладах.

• Світлотехніка та LED-освітлення: інтеграція роз'єму у корпуси світильників, софітів, фітопанелей та димерів для підключення 12V/24V адаптерів.

• Промислове та лабораторне обладнання: комутація ліній живлення постійного струму в компактних шафах автоматики, стендах та модулях.

Технічні характеристики

• Модель: DC-022 (панельне виконання)

• Тип роз'єму: DC jack (гніздо / «мама» / Female)

• Зовнішній діаметр отвору: 5.5 мм

• Внутрішній діаметр центрального штиря (Pin): 2.1 мм

• Тип монтажу в корпус: затискний (різьблення з металевою гайкою)

• Монтажний отвір у корпусі: Ø 12 мм (діаметр різьблення M12)

• Довжина різьбової частини: ~11.7 мм

• Зовнішній діаметр переднього фланця: 14.0 мм

• Тип підключення провідників: під пайку (3 контакти)

• Номінальна напруга: до 30V DC

• Номінальний струм: до 3A (рекомендований тривалий струм до 2A)

• Опір контактів: ≤ 0.03 Ом
