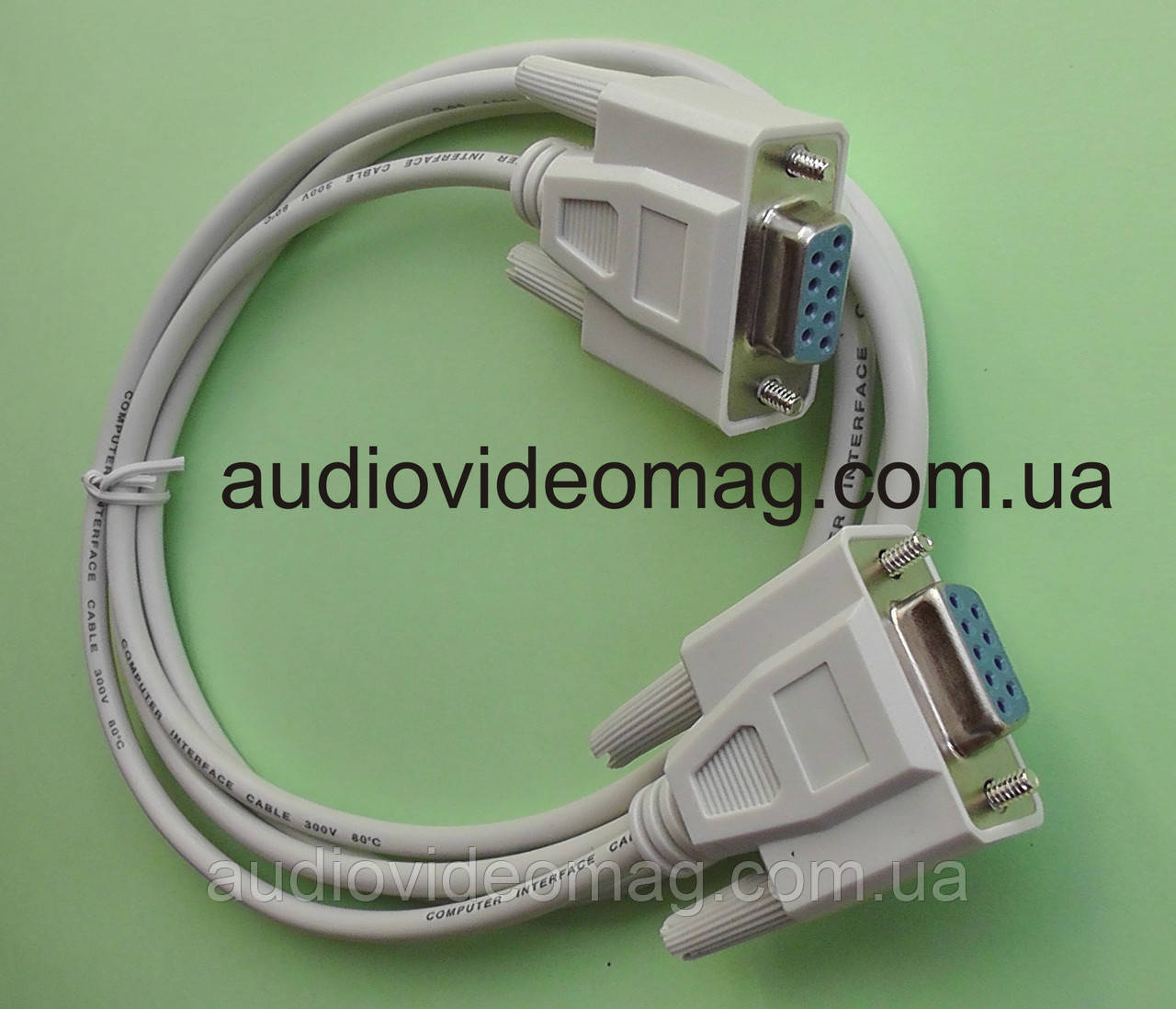

Кабель нуль-модемний rs-232 db-9 com port, довжина 1,3 метра

Кабель нуль-модемний RS-232 (DB9 "мама"-"мама"), довжина кабелю 1,3 метра.

Нуль-модемний кабель RS-232 (DB9 "мама"-"мама") – це спеціалізований послідовний кабель, який використовується для прямого з'єднання двох комп'ютерів або інших пристроїв RS-232 без використання модему. Він відрізняється від стандартного послідовного кабелю тим, що лінії передачі (TxD) та прийому (RxD) перехрещуються.

Основні сфери застосування нуль-модемного кабелю DB9 "мама"-"мама":

1. Передача даних між двома комп'ютерами:

   • Пряме підключення для обміну файлами: У минулому, до широкого розповсюдження мережевих карт та USB-накопичувачів, нуль-модемний кабель був популярним способом передачі файлів між двома комп'ютерами (наприклад, для синхронізації даних, обміну документами або перенесення програм). Для цього використовувалися спеціальні програми, такі як LapLink або Windows Direct Cable Connection.
   • Ігри по мережі (старі ігри): Деякі старі комп'ютерні ігри підтримували багатокористувацький режим через нуль-модемне з'єднання.
   • Віддалене керування: Можливість віддаленого керування одним комп'ютером з іншого, хоча сьогодні для цього частіше використовуються мережеві рішення.

2. Конфігурація та керування мережевим обладнанням (маршрутизатори, комутатори, фаєрволи):

   • Консольний доступ: Це, мабуть, найпоширеніше сучасне застосування. Багато мережевих пристроїв (Cisco, Juniper, MikroTik та ін.) мають консольний порт RS-232 (часто RJ-45 або DB9). Нуль-модемний кабель використовується для прямого підключення комп'ютера (через COM-порт або USB-UART адаптер) до цього консольного порту. Це дозволяє отримати доступ до командного рядка пристрою для початкового налаштування, налагодження, відновлення прошивки або усунення несправностей, коли мережевий доступ ще не налаштований або не працює.
   • Відновлення доступу: Якщо ви втратили доступ до пристрою по мережі (наприклад, забули IP-адресу або пароль), консольний доступ через нуль-модемний кабель часто є єдиним способом відновити керування.

3. Програмування та налагодження вбудованих систем:

   • Послідовний порт налагодження/консолі: Багато мікроконтролерів, ПЛІС (FPGA) та інші вбудовані системи мають UART (універсальний асинхронний приймач-передавач), який може бути виведений на роз'єм RS-232. Нуль-модемний кабель використовується для підключення комп'ютера до цієї системи для налагодження, виведення діагностичної інформації, оновлення прошивки або взаємодії з пристроєм.
   • Завантаження прошивки (бутлоадери): Деякі завантажувачі (bootloaders) використовують послідовний порт для завантаження нової прошивки в пристрій.

4. Підключення до промислового обладнання:

   • SCADA-системи та HMI: У промисловій автоматизації RS-232 широко використовується для зв'язку з програмованими логічними контролерами (ПЛК), панелями оператора (HMI), датчиками та іншими пристроями. Нуль-модемні кабелі можуть використовуватися для прямого підключення комп'ютера до цих пристроїв для моніторингу, конфігурації або керування.
   • Застаріле обладнання: Багато старих промислових машин та спеціалізоване обладнання досі використовують RS-232 для зв'язку.

5. Налагодження та тестування послідовних портів:

   • Тестування loopback: Нуль-модемний кабель може бути використаний для тестування функціональності послідовного порту шляхом замикання ліній TxD на RxD, RTS на CTS та DTR на DSR/DCD. Надіслані дані мають бути отримані назад.

• Використання USB-UART адаптерів: Оскільки більшість сучасних комп'ютерів не мають вбудованих COM-портів RS-232, для використання нуль-модемних кабелів зазвичай потрібен USB-UART адаптер (наприклад, на чипах FTDI, Prolific, CH340), який емулює послідовний порт.

Загалом, нуль-модемний кабель DB9 "мама"-"мама" залишається важливим інструментом для вирішення специфічних завдань, особливо в галузях, де потрібен прямий послідовний доступ до обладнання.
